您好!欢迎来到佛山今佳新材料科技有限公司官方网站

热门关键词: 水性乳液 马来酸酯

新壬酸乙烯酯
VV9
Shivena-9
Shivena-9
新壬酸乙烯酯
VV9
Shivena-9

新壬酸乙烯酯VV9

    新壬酸乙烯酯兼顾叔碳酸乙烯酯的特点,用之合成的聚合物具有耐水、耐碱、耐候、增进附着力等明显的特点。同时,作为一个硬单体,合成后的聚合物具有既硬又韧的特点。它是合成水性木工胶、水性木器漆和氟碳漆的重要功能单体。

产品详情 服务说明 了解今佳

新壬酸乙烯酯



一、产品的结构特点:

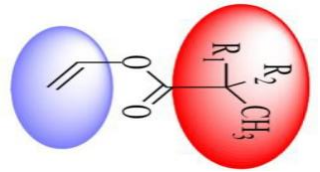

叔碳酸乙烯是α - 碳上高度支链化的饱和一元脂肪酸乙烯酯,结构式见下图:




其中 R1 和 R2 是烷基。

叔碳酸乙烯是一族有机酸乙烯酯

当R1与R2总和为9时,即为新壬酸乙烯酯,即为SHINIVA 9(+70℃);

当R1与R2总和为10时,即为新癸酸乙烯酯,即为SHINIVA 10(-3)℃;

当R1与R2总和为11时,为新十一酸乙烯酯,即为SHINIVA 11(-45℃);

当R1与R2总和为13时,为新十三酸乙烯酯,即为SHINIVA 13(-70℃);

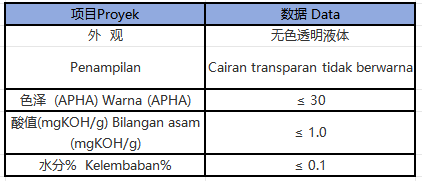

二、新壬酸乙烯酯的特点:

新壬酸乙烯酯(VV-9),这是一支高玻璃化温度的产品,Tg为+70℃。该产品兼顾叔碳酸乙烯酯的特点,用之合成的聚合物具有耐水、耐碱、耐候、增进附着力等明显的特点。同时,作为一个硬单体,合成后的聚合物具有既硬又韧的特点。它是合成水性木工胶、水性木器漆和氟碳漆的重要功能单体。



三、主要应用领域:

作为高耐侯性涂料,同时又能满足环保要求,水性氟涂料的研究开发逐步取代溶剂型氟树脂涂料,成为发达国家涂料研究的重点领域。水性涂料可分为水溶型、水乳型、分散型,其中水乳型占总量的50%,是今后涂料开发的重点。

重要的体系是三氟氯乙烯/ 新壬酸乙烯酯共聚物体系(简称叔/氟体系),采用核-壳共聚物。例如,Sawada合成的水分散核/壳氟共聚物中,核层为三氟氯乙烯-丙烯酸- 新壬酸乙烯酯共聚物(Tg为>68℃),壳层为三氟乙烯、丙烯酸、己酸乙烯酯共聚物(Tg为11℃),其中,核/壳比为10/1,该分散体形成的膜也显示出良好的耐污染性、耐水性和耐候性。

国内报道的含氟涂料是用三氟氯乙烯、脂肪酸乙烯酯、脂肪族烯醇和脂肪族烯酸聚合而成。水性氟涂料中,亲水单体常用醋酸乙烯酯,但是,它与三氟氯乙烯采取无规共聚的方式聚合,乙烯酯之间的聚合必然降低氟树脂的性能。而叔碳酸乙烯酯由于空间位阻的影响,CTFE(三氟氯乙烯)-新壬酸乙烯酯的聚合比新癸酸乙烯酯- 新癸酸乙烯酯的聚合有利,所以树脂比使用醋酸乙烯酯交替聚合的倾向强。溶剂型中CTFE/VAc氟碳树脂性能不及CTFE/EVE(乙烯醚)氟碳树脂的主要因素之一是前者的交替聚合不严格。

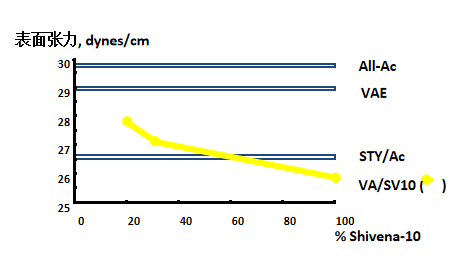

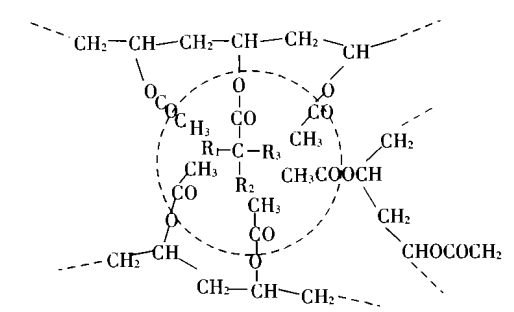

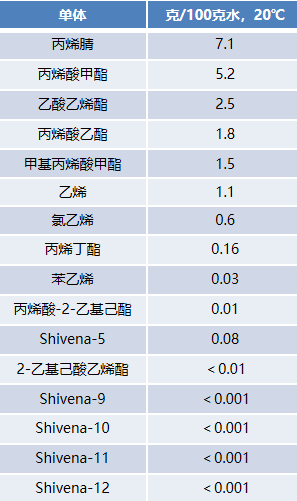

新壬酸乙烯酯作为氟碳树脂聚合物的亲水单体,如前所述,它的水解稳定性比常用的醋酸乙烯酯高100倍以上并对相邻的链节有保护作用,因此,对氟碳涂料性能的副面影响比醋酸乙烯单体小的多。

核层的玻璃化温度(Tg)不低于40℃,否则,将降低耐污性,如果在高温季节涂层变软并且粘土。壳层的Tg为-10℃-30℃。如果Tg高于30℃,将损害成膜性;如果Tg低于-10℃,将降低抗粘污性。适当的选择单体种类和比率以便使聚合物Tg在以上范围内。
