一、产品化学结构解析

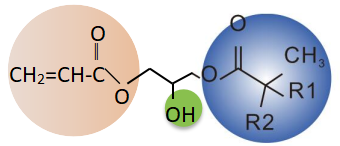

1. 分子结构式说明

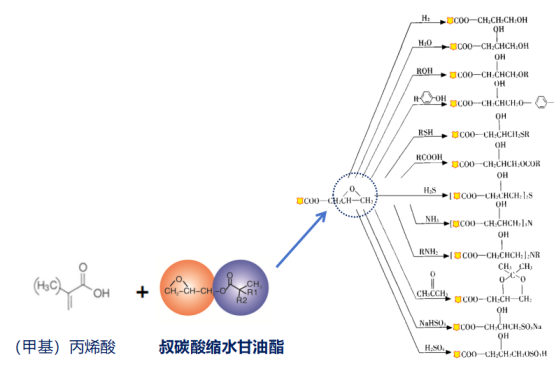

丙烯酸叔碳羟基酯的完整骨架：
– 核心骨架：中间为2-羟基-1,3-丙二醇醚（甘油骨架，带有仲羟基-OH活性基团）
– 左侧官能端：丙烯酸双键（CH₂=CH-COO-），可参与自由基聚合、UV光固化交联
– 右侧官能端：叔碳酸酯叔碳结构（R₁、R₂为叔碳酸的烷基侧链，典型高度支化叔烷基）
– 自带活性羟基（-OH）+ 可聚合碳碳双键，是典型的双官能度功能丙烯酸单体

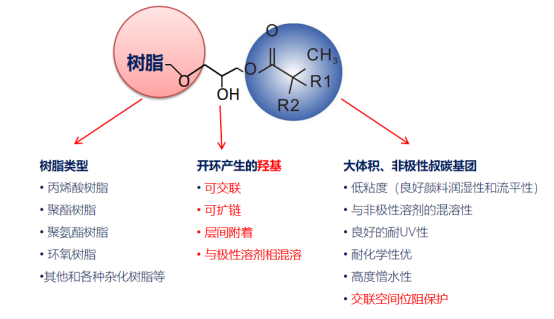

2. 结构核心特性：
– 叔碳支链：空间位阻大、耐水解、耐候、低表面张力
– 羟基：可参与羟基交联（异氰酸酯、氨基树脂等）
– 丙烯酸双键：可自由基共聚、UV光固化快速反应
二、基础产品技术指标
| 项目Proyek | 数据 Data |
| 外 观 Penampilan | 无色透明液体Cairan transparan tidak berwarna |
| 色泽 (APHA) Warna (APHA) | ≤ 50 |
| 纯度% | 99 |
| 酸值(mgKOH/g) Bilangan asam (mgKOH/g) | ≤ 3.0 |
- 产品核心优点&特点
由于产品的核心结构（如下），决定了产品所具有以下优点：
1. 颜料分散性能优异
特殊叔碳支链结构，可大幅改善有机/无机颜料润湿分散性，防止颜料絮凝沉淀，色浆展色性更好。
2. UV体系适配性极强
自带可光聚合双键，可作为活性稀释剂、功能性单体，提升UV透光率，减少填料对紫外光的遮挡，深层固化效果大幅提升。
3. 粉末涂料友好
显著提升粉末涂料的润湿性、柔韧性、抗冲击韧性，改善涂膜开裂、脆性问题。
- 树脂合成性能突出
– 用于水性丙烯酸树脂、水性粘合剂、水性分散体，可提升树脂的附着力、耐水性、耐化学性

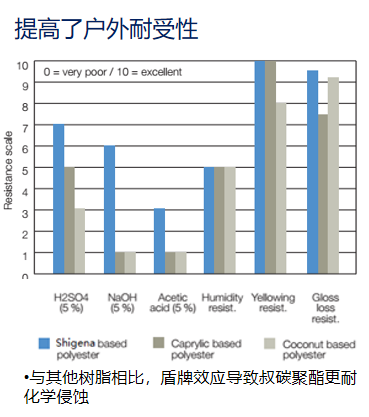

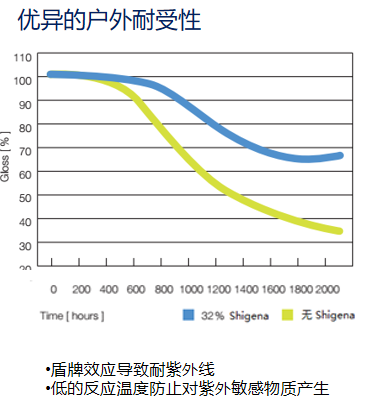

– 叔碳结构带来极佳的耐候性、抗黄变、耐水解稳定性
– 引入羟基基团，后续可进行交联固化，提升涂膜硬度与机械强度
5. 低收缩、低气味

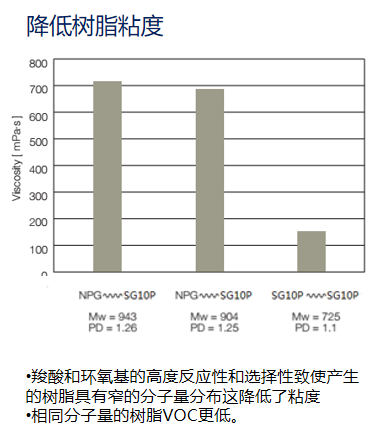

相比普通丙烯酸单体，固化体积收缩率更低，气味更小，施工体验更好。
四、主要应用领域：
1. 水性粘合剂、水性聚合物分散体合成
2. 热固性丙烯酸树脂（溶剂型+水性）乳液聚合生产
3. UV光固化体系：活性稀释剂、功能固化单体
4. 粉末涂料树脂改性、涂膜性能提升
5. 颜料色浆、高润湿性涂料体系
6. 提升涂层附着力、韧性、耐候、透光性专用功能单体
五、各体系详细配方+工艺指导方案
（一）水性丙烯酸树脂/乳液合成 应用方案

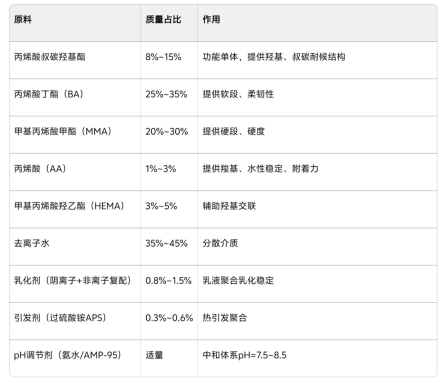

1. 参考基础配方（热固水性丙烯酸乳液）
2. 合成工艺步骤
1. 预乳化：将全部单体、乳化剂、部分去离子水，高速搅拌30~40min，制备均匀预乳化液
2. 打底升温：反应釜加入剩余去离子水、少量打底预乳液，升温至80~85℃
3. 滴加聚合：同步滴加剩余预乳液+引发剂水溶液，3~4h匀速滴加完毕
4. 保温熟化：85℃保温1.5~2h，降低残余单体
5. 降温中和：降温至45℃以下，中和pH至7.5~8.5，过滤出料
3. 使用效果&优势
– 乳液成膜韧性大幅提升，不发脆
– 涂膜耐水、耐酸碱、耐盐雾显著增强
– 对金属、塑料、基材附着力大幅提升
– 后续搭配氨基树脂、异氰酸酯固化剂，可制备高性能双组分水性漆
（二）UV光固化涂料/油墨 应用方案

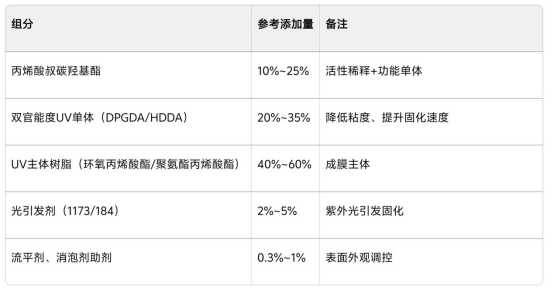

1. UV清漆参考配方（木器/塑胶UV体系）
2. UV色漆/UV油墨专用配方（发挥颜料分散优势）
– 丙烯酸叔碳羟基酯：15%~30%（先用来研磨分散颜料，制备色浆）
– 研磨分散阶段：提前用本品浸润分散颜料，可大幅降低研磨粘度，提升颜料分散均匀度
– 后续再加入主体树脂、其他单体、引发剂配成成品
3. UV施工&固化工艺
1. 粘度调整：本品直接稀释降粘，无需大量易挥发溶剂，环保低VOC
2. 涂布施工：喷涂/辊涂/淋涂，湿膜厚度20~60μm
3. UV固化：高压汞灯/LED UV，能量≥800mj/cm²，快速表干+深层完全固化
4. 体系突出优势
– 叔碳结构提升UV透光率，厚涂层也能彻底底层固化
– 颜料润湿性极佳，色漆色彩鲜艳、遮盖力强
– 固化涂膜韧性好，不易弯折开裂，耐刮擦性能优异
（三）水性粘合剂、水性分散体体系应用
1. 粘合剂参考配方
– 丙烯酸叔碳羟基酯：5%~12%
– 硬/软丙烯酸主单体：75%~85%
– 功能共聚单体：2%~5%
– 乳化体系+去离子水：余量
2. 工艺要点
采用半连续乳液聚合，反应温度78~83℃
本品参与共聚后，粘合剂初粘力、持粘力、耐老化、耐湿热性能全面提升，可用于纸品复合、织物粘合、膜材贴合等场景
（四）粉末涂料树脂&粉末涂料改性应用
1. 应用方式
1. 在聚酯/丙烯酸粉末树脂合成阶段，共聚接入本品，引入叔碳+羟基结构
2. 成品粉末涂料外加少量本品进行表面润湿性改性
2. 性能提升
– 大幅提升粉末熔融流平性，涂膜外观饱满无缩孔
– 显著增强涂层韧性、抗弯曲、抗冲击性能
– 改善颜料、填料在粉末体系的分散均匀性
– 耐候性、户外抗粉化能力大幅提升
六、通用操作&储存安全提示
1. 储存：密封阴凉通风保存，远离热源、火源，储存温度5~35℃，防止丙烯酸双键提前自聚
2. 阻聚剂：产品自带少量阻聚剂，长期储存避免阳光直射
3. 操作防护：佩戴手套、护目镜，避免皮肤、眼睛直接接触
4. 配伍性：可与绝大多数丙烯酸单体、树脂、溶剂、固化剂良好相容
七、应用总结：
– 核心结构：丙烯酸可聚合双键+仲羟基+叔碳酸叔碳支链的双官能度功能单体
– 核心优点：颜料分散好、UV透光强、韧性佳、耐候耐水解、附着力优异
– 核心用途：水性丙烯酸乳液、水性粘合剂、UV光固化体系、粉末涂料、热固树脂合成。
