一、产品概述

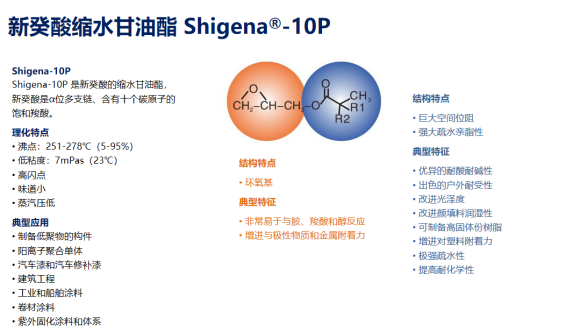

叔碳酸缩水甘油酯E10P（新癸酸缩水甘油酯，E10P），是含环氧基团+高支化叔碳酸结构的双功能改性单体，环氧当量244–256 g/eq，沸点251–278℃，凝固点＜-60℃。核心作用是降粘提固、耐候抗污、增强附着、稳定色彩，是金属漆与汽车修补漆的关键功能单体。
二、行业要求与核心痛点
（一）金属漆/汽车修补漆核心要求
– 环保合规：高固低粘（VOC＜420 g/L）、低排放，符合GB 38507-2020。
– 外观性能：高光泽（≥95°）、高鲜映性（DOI≥90）、金属排列均匀、色差ΔE＜1.5。
– 施工适配：快干（表干≤15 min）、宽施工窗口、低温固化（60–80℃）、防流挂/针孔。
– 耐久稳定：耐候（QUV≥1000 h）、耐酸雨、耐湿热、抗黄变、附着力1级。
（二）行业核心痛点
1. VOC超标：传统树脂固含低（＜50%）、粘度高，需大量稀释，环保压力大 。
2. 金属排列紊乱：丙烯酸树脂极性高、润湿性差，铝粉/珠光粉分散不均，发花、闪光不均。
3. 低温固化难：修补需常温/低温快干，常规树脂固化慢、硬度不足、耐水差。
4. 耐候与抗污弱：户外易黄变、失光、酸雨腐蚀，金属漆易变色、失光。
5. 附着力不足：对旧漆层、金属基材附着力差，易起泡、脱落。
三、E10P的应用特点与核心功能
（一）核心结构优势

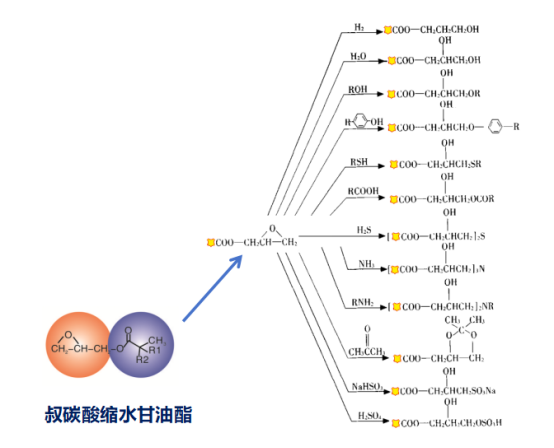

– 环氧基团：温和条件下与羧基/羟基开环反应，降酸值、提交联、不增粘、无副产物。
– 高支化叔碳酸：空间位阻破坏分子链规整性，降粘30%–50%、固含提升至65%–75%；叔碳“伞屏蔽效应”保护酯键，耐水解、耐候、抗紫外。
（二）在丙烯酸树脂中的核心功能
1.高固低粘，降VOC：固含从50%提至70%，粘度（涂-4杯）从120 s降至40–60 s，VOC减少40%–50%，满足环保要求 。
2. 金属定向排列，提升外观：低表面张力（26.6 mN/m），铝粉分散均匀、平行排列，闪光均匀、无发花，DOI提升10%–15%。
3. 低温快干，适配修补：叔碳酸结构加速固化，60℃/30 min或常温自干，硬度达2H，表干≤15 min，施工效率提升。
4. 超强耐候，抗黄变抗酸雨：叔碳屏蔽酯键，QUV耐候≥1500 h，黄变Δb＜2.0；耐5% H₂SO₄（48 h）无异常。
5. 提升附着力，拓宽基材适配：环氧基增强与金属/旧漆层氢键结合，附着力1级；适配冷轧钢、铝合金、旧丙烯酸漆、PP底材。
6. 稳定色彩，防变色：叔碳酸结构抗氧化，烘烤过度（150℃/1 h）无失光、无变色，色差稳定。
四、实际应用案例
案例1：高固含金属闪光面漆（溶剂型，VOC＜420 g/L）
– 痛点：传统树脂固含50%、粘度120 s，喷涂2–3道，铝粉发花，耐候差。
– E10P方案：丙烯酸树脂中加入8%–12% E10P，固含提至70%，粘度降至50 s；铝粉分散均匀，DOI达92；QUV 1200 h无失光，VOC 380 g/L，施工1道即可达标 。
案例2：低温固化汽车修补清漆（双组分，常温/60℃固化）
– 痛点：常规清漆常温干24 h、硬度不足，60℃需60 min，易针孔、黄变。
– E10P方案：羟基丙烯酸树脂（羟值80 mgKOH/g）添加10% E10P，与NCO固化剂（NCO/OH=1.1）搭配；常温表干12 min、实干6 h，硬度2H；60℃/20 min完全固化；耐水72 h无异常，黄变Δb＜1.5，返工率降低40%。
案例3：水性金属修补漆（低VOC，新能源汽车专用）
– 痛点：水性树脂颜料润湿性差，铝粉团聚，附着力差，耐湿热差 。
– E10P方案：水性羟基丙烯酸乳液引入5%–8% E10P，铝粉分散稳定，无团聚；对旧漆层附着力1级；耐湿热（50℃/95% RH）500 h无起泡，VOC＜100 g/L，符合新能源汽车环保要求 。
五、参考生产配方与工艺
（一）高固含E10P改性羟基丙烯酸树脂（金属漆基料，固含70%，羟值80）
1. 基础配方（质量份）
– 甲基丙烯酸甲酯（MMA）：25
– 丙烯酸丁酯（BA）：30
– 甲基丙烯酸羟乙酯（HEMA）：15
– 叔碳酸缩水甘油酯E10P：10
– 苯乙烯（St）：10
– 引发剂（BPO）：2
– 溶剂（二甲苯/醋酸丁酯=7/3）：8
– 链转移剂（十二烷基硫醇）：0.5
2. 合成工艺
1. 反应釜投入混合溶剂，升温至125–130℃，回流。
2. 滴加混合单体+引发剂+链转移剂，3 h滴完，保温2 h。
3. 降温至100℃，滴加E10P，1 h滴完，保温反应2 h（环氧基与树脂羧基开环）。
4. 降温至60℃，过滤出料，固含70%，粘度（涂-4杯）50–60 s，酸值＜5 mgKOH/g。
（二）双组分金属修补面漆（A剂+B剂，固含65%）
1. A剂（基漆，质量份）
– E10P改性丙烯酸树脂（70%）：60
– 铝银浆（非浮型，60%）：12
– 分散剂（BYK-163）：1.5
– 消泡剂（BYK-024）：0.3
– 流平剂（BYK-333）：0.5
– 溶剂（醋酸丁酯/丙二醇甲醚醋酸酯=5/5）：25.7
– 防沉剂（气相二氧化硅）：0.5
2. B剂（固化剂）
– 异氰酸酯固化剂（NCO 15%）：100
3. 施工配比
– A剂:B剂:稀释剂=4:1:2，施工粘度（涂-4杯）18–22 s，喷涂2道，间隔5–10 min。
（三）双组分低温固化修补清漆
1. 清漆配方（质量份）
– E10P改性丙烯酸树脂（70%，羟值90）：70
– 流平剂（BYK-358）：0.8
– 消泡剂（BYK-028）：0.2
– 紫外吸收剂（UV-327）：1.5
– 溶剂（二甲苯/醋酸丁酯=6/4）：27.5
2. 固化配比
– 清漆:固化剂（HDI三聚体）:稀释剂=5:1.2:2，60℃/20 min固化或常温自干6 h。
六、添加量与注意事项
（一）推荐添加量
– 丙烯酸树脂合成：5%–15%（基于单体总量）。
– 金属漆面漆：8%–12%（基于树脂固含）。
– 修补清漆：10%–15%（基于树脂固含）。
– 水性体系：5%–8%（基于乳液固含） 。
（二）关键注意事项
1. 反应温度：E10P开环温度100–110℃，温度过高易自聚，过低反应不完全。
2. 酸值控制：树脂酸值需控制在10–15 mgKOH/g，过低反应不完全，过高影响稳定性。
3. 储存稳定：E10P密封避光保存，保质期12个月；改性树脂储存期6个月，避免高温（＞40℃）。
4. 施工环境：金属漆施工温度20–30℃，湿度＜70%，防止铝粉排列异常、发白。
七、总结
E10P通过环氧改性+叔碳屏蔽双重机制，精准解决金属漆与汽车修补漆的高VOC、金属排列差、低温固化难、耐候弱、附着力不足五大痛点。在树脂中添加5%–15% E10P，可实现高固低粘、低VOC、高外观、快干耐久、强附着，适配环保合规与高性能要求，是汽车涂料升级的核心解决方案。
